什么是鞍式單元張拉膜結構?鞍式單元張拉膜結構形態構造技巧是怎樣的?關于這個問題,相信有許多朋友還不是很了解。今天萬豪膜結構就帶大家來分析一下鞍式單元張拉膜結構及其形態構造技巧,希望可以幫到大家。
鞍式單元為在波峰處用張拉構件對膜布進行張拉,在波谷處通過預應力使膜布達到自身的平衡,形成馬鞍狀單元的一種膜結構。
1、鞍式張拉膜結構單元構成
鞍式單元的構成特點在于單元形式的兩個主要的起伏方向成對角線布置,構成的特點決定了其排列、組合的特殊性。
2、鞍式張拉膜結構單元組合
由于單元構成的特殊性,交錯排列是最能體現鞍式單元的造型特點的組合方法,形成了富有活力的界面效果。英國溫布爾登室內網球館屋頂由三組細長預制鋼筋混凝土交叉拱排列支撐,膜布在交叉拱的張拉形成平面近似菱形和三角形的雙曲面,形成空間界面交錯的韻律;膜布與拱之間稍有分離,通過拉索連接。

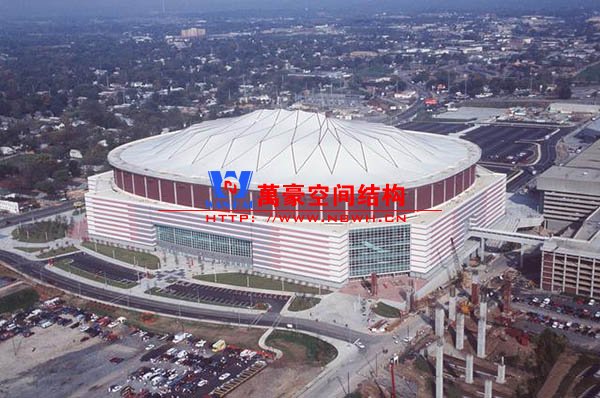

至今,在結構上非常成功的實例是佐治亞穹頂(1993),穹頂?shù)拈L(zhǎng)軸為235m,短軸為193m,穹頂有三圈由外向內,由下向上的受拉環,環的上下索之間設置受壓的鋼制壓桿,其上部節點用銷釘與焊接連接鋼索。菱形單元之間鋪設膜布,拉索在周邊對其施加拉力,形成雙曲拋物面。
多層鞍式單元的劃分,不但使不同層的壓桿之間形成菱形、三角形等更為穩定的形狀,結構趨于合理,且膜布與拉索交織成由菱形圖案多層放射排列的空間界面,使空間、形體更富于節奏感。
大空間張拉膜結構體系作為不斷發展的空間結構體系,其造型技巧也處于不斷發展、變化、更新之中。以上的歸納是立足于基本技術特征來把握變化的技巧。
看完鞍式單元張拉膜結構及其形態構造技巧的介紹,相信大家對膜結構有了更進一步的了解了。如果大家有膜結構工程方面的問題,都可以咨詢?nèi)f豪哦,定能給你一個滿意的答復。
